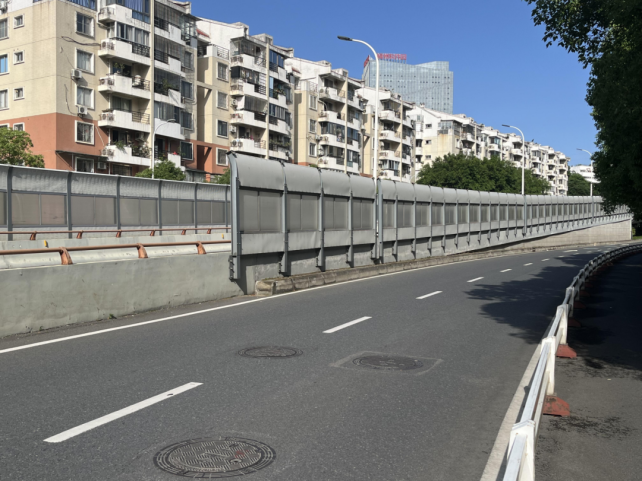

栏杆有着导向与分隔作用，可以指导行人和车辆的行进方向，同时也能分隔不同的交通区域，如人行道和车道。并且在恶劣天气（如大风、暴雨）或交通事故中，栏杆能提供一定的防护作用，减少事故对桥梁结构的直接冲击。因此在桥梁建模中，布置栏杆是一个非常重要的环节。栏杆在桥梁设计中兼具装饰性，功能性和安全性等多项重要的角色，如图1-1所示。
1-1栏杆 接下来聊一下为什么需要做栏杆平齐板顶功能，这个功能有什么作用。 首先先要了解一下在revit中如何绘制栏杆的，栏杆的绘制可以两点绘制，也可以拾取线绘制等，绘制方法比较简单，但绘制的栏杆都不会生成在板面上，需要手动对栏杆进行拾取新主体操作，操作不能批量操作，费时繁琐，工作量是重复的。这时候就会想有没有比较快捷方便的道面建模方式呢？ 使用我们的栏杆平齐板顶功能，可大批量的进行栏杆平齐，选中栏杆，一键完成，大大提高建模速度。 接下来将分别介绍这两种方式的具体步骤。

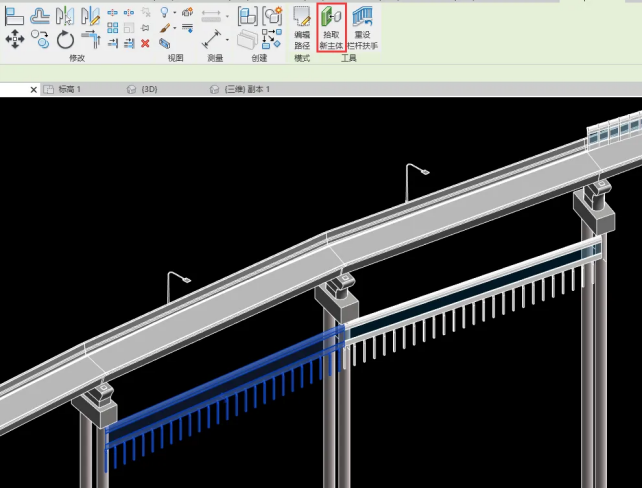

栏杆创建完成后的平齐工作 操作过程 ①选中栏杆构件。 ②点击上方拾取新主体功能。 ③再选择板面，如图2-1所示。 2-1拾取栏杆主体 ④重复①-③，直至完成所有栏杆都调整完毕。 人工重复以上步骤的话会占用很大的时间成本，如果这些重复的操作交由工具来执行的话，能提高多少工作效率，节约多少时间成本呢？

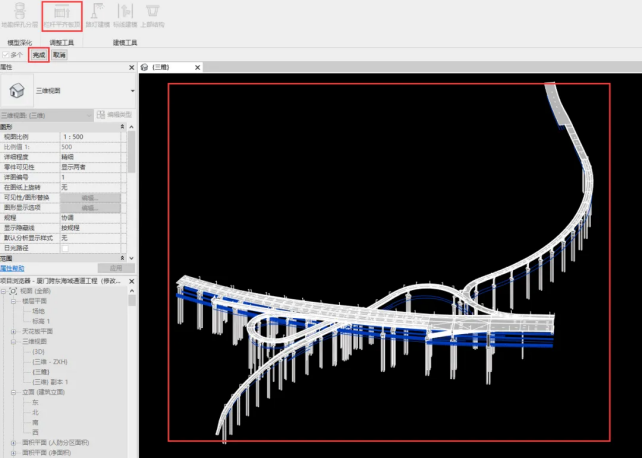

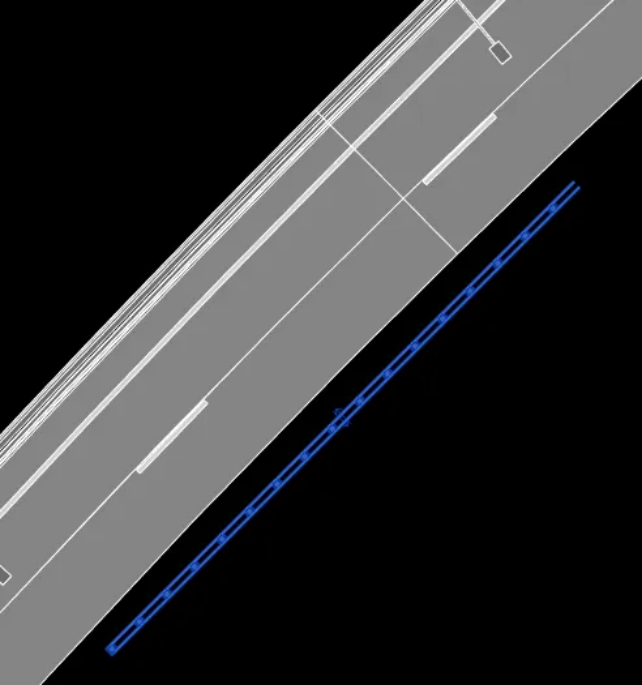

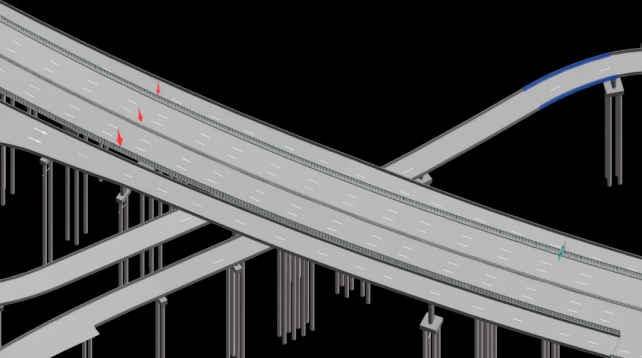

BIM工匠（桥梁）功能—【栏杆平齐板顶】 BIM工匠（桥梁）中的栏杆平齐板顶工具，在框选栏杆过程中只针对栏杆构件，既可批量选中，又保证了选中的准确性，大大简化操作、提高效率。将简单但多次的步骤交由软件自动完成，帮助用户节约时间。 操作过程 ①点击栏杆平齐板顶功能。 ②框选栏杆构件。 ③点击完成按钮，一键平齐，如图2-2所示 PS：也可单选栏杆进行平齐板顶。 2-2栏杆平齐功能示意图 ④平齐结果如图2-3所示。 2-3平齐后结果图 常见问题解答 ①栏杆平齐功能只能平齐栏杆吗？ 回复：只要是栏杆扶手族都支持平齐，如图2-4所示。 2-4栏杆扶手族 ②什么情况下栏杆无法平齐？ 回复：栏杆中心线上方不存在板构件，则无法平齐，如图2-5所示。 2-5无法平齐 为了更好的完成本次分享，我们也对首批使用桥梁建模的小伙伴们收集了软件使用反馈。这个功能从很大的程度上解决重复工作量的问题，切实解决了桥梁建模的问题，获得小伙伴们的肯定（附：3-1使用工具前后效率对比）。 3-1 使用工具前后效率对比
